DM-M设备的设计主要是对生活污水和与之类似的工业有机污水处理，其主要处理手段是采用目前较为成熟的生化处理技术接触氧化法，水质参数按一般生活污水水质设计计算，进水BOD5按200mg/l计，出水BOD5按20 mg/l计。

　　设备特点:

　　1可埋入地表以下

　　2无污泥产生

　　3对周围无影响

　　4全自动控制，不需人员管理

　　5操作简单、维修方便

　　6工艺新、效果好

　　7使用寿命长

　　型号表示方法:

　　设备适用范围:

　　适用于住宅区、宾馆、疗养院、学校、矿山、工厂等生活有机污水处理及与之类似的工业有机污水处理。设备工艺流程图:

　　1：调节池(不在设备内);2：潜污泵(一用一备);3：初沉池;4：三级接触氧化池;5：二沉池(二只并联使用);6：消毒池;7：消毒装置;8：污泥池;9：风机房;10风机(二台交替使用)。

　　说明：DM-M(0.5~5)设备不设初沉池,污水直接进入接触氧化池. 接触氧化池为二级,二沉池的污泥自流至污泥池,污泥池采用厌氧消化.

　　设备工艺说明：

　　DM-M设备的设计主要是对生活污水和与之类似的工业有机污水处理，其主要处理手段是采用目前较为成熟的生化处理技术接触氧化法，水质参数按一般生活污水水质设计计算，进水BOD5按200mg/l计，出水BOD5按20 mg/l计。共有六部份组成：(1)初沉池(2)接触氧化池(3)二沉池(4)消毒池、消毒装置(5)污泥池(6)风机房、风机。

　　现分别论述如下：

　　(1)初沉池：设备初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.6-0.7毫米/秒，沉淀下来的污泥用空气提至污泥池。(注：DM-M O.5-5m3/h不设初沉池)

　　(2)接触氧化池：初沉后水自流至接触池进行生化处理，接触池分为三级，总停留时间为 1小时以上。加强型设备接触氧化时间可达6小时，填料为新颖梯形填料。易结膜、不堵塞。填料比表面积为160m2/m3，接触池气水比在12:1左右。(注DM-M 0.5-5T/h，接触池为二级)

　　(3)二沉池：生化后污水流到二沉池，二沉池为二只竖流式沉淀池，它们并联运行。上升流速为O.3-0.4毫米/秒。排泥采用空气提升至污泥池。(注DM-M0.5-5mT/h，污泥自流到污泥池中)

　　(4)消毒池及消毒装置：消毒池按规范：“TJI4—74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时，采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。其它消毒装置可另行配制。(注:如用于工业污水消毒池与消毒装置可以不要)

　　(5)污泥池：初沉池、二沉池的所有污泥均用空气提至 DM-M的污泥池内进行好氧消化。污泥池的清液回流至接触氧化池内进行再处理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸粪车从污泥池的检查孔伸入污泥底部，进行抽吸外运即可。(DM-M 0.5-5T/h，污泥采用厌氧消化)

　　(6)风机房、风机：设备 DM-M的风机房设在消毒池的上方，进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时无噪音。风机采用二台L型罗茨鼓风机，能自动交替运行。单台风机运行寿命30000小时左右。

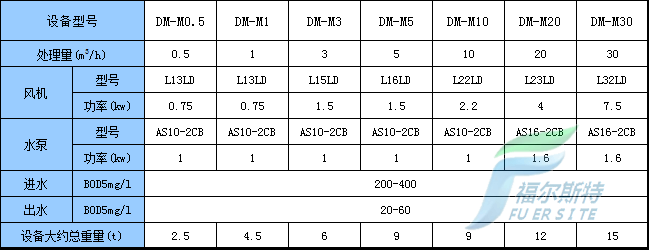

　　设备技术参数：

　　说明：当进水BOD5≤200mg/l*小时，则出水BOD5≤30mg/l*小时。

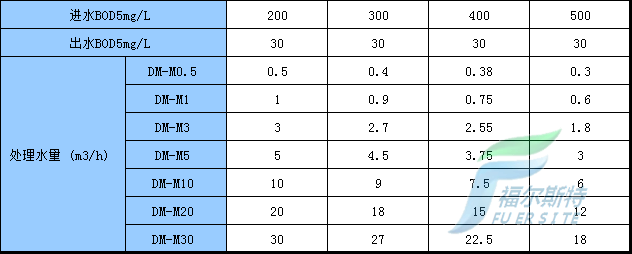

　　设备处理量与进出水BOD5 关系表：

　　设备结构与特点：

　　DM-M设备因为埋地设置，维护与保养较为困难，因此在设计中该设备就考虑了它的免维护性，整个设备结构合理可靠，同时也考虑到即使发生一些故障，也可通过设备的各检查孔进入设备内。

　　设备所有设施均设置在若干个箱体内，箱体采用优质碳钢制作，钢板厚度不小于6mm，各箱体采用用钢管联接，设备内外均采用化工部推广产品氯磺化聚乙烯防腐涂料，设备一般涂刷该涂料8道：2道底漆6道面漆。防腐寿命一般可达10年以上。

　　整套设备设计寿命为12年。

　　设备配套水泵：

　　DM-M所配套的水泵是用于把污水从调节池内提升至设备内，水泵采用引进德国技术,由本公司生产的AS或WQ型抗堵塞撕裂型潜污泵。该水泵排污能力强，无堵塞，能有效地通过直径φ30-φ80毫米的固体颗粒，该水泵的撕裂机构能够把长纤状物质撕裂。无需在水泵上加滤网，水泵可安全运行8000小时以上。(详见本公司潜水排污泵参数)

　　水泵配有电器保护开关、浮球开关、自动耦合装置，设备配套水泵采用两台，其中一台备用。

　　设备安装、调试、维护：

　　1、 安装：本设备有两种安装形式，一是安装在地坪以上，二是安装在地坪以下。根据安装图与基础图，设备混凝土底板大小规格与平面安装图相同(基础)。要求基础平均承压5t/m2以上，基础必须水平，如设备安装在地坪下，基础地坪相对标高与设备设备高度相同，四周挖掘宽度必须离基础边线500mm以上，以便安装管道。

　　根据安装图就位，用吊车吊入设备，箱体的位置，方向不能放错，互相间距必须准确，装好设备联接管道。

　　安装完毕后必须把设备存满水，试水各管口必须不渗漏，把两只二沉池潜水槽调整在同一水平线上，进一步检查确认无不妥后，即可用土填入设备四周间隙中，并整平地面。把电控柜控制线与设备接通，接线时注意风机、电机的转向，必须与风机所指方向相同。

　　注意事项：设备安装之后，必须保证下雨不积水;设备的排出水管道必须在相对地坪-0.6以下;设备上方不得压有重物，不得有大型车辆通过;设备一般不得抽空内部污水，以防地下水把设备浮起。

　　1、 调试：污水泵按额定流量把污水抽入设备内，启动风机进行曝气，每天观察接触池内填料情况，如填料上长出橙黄或橙黑色的一层膜即已培养好生物膜，这一过程一般要7-15天，如是工业有机污水，最好先用生活污水培养好生物膜后，再逐渐引入工业污水进行生物膜训化。

　　3、 设备维护保养：WSZ-A设备必须建立一套定期保养制度，主要易损部件风机与水泵，风机转向不能搞反，如进入污水，必须清理，更换机油后方能使用，风机启动前必须注意空气闸门是否打开，风机必须每运行10000小时保养一次。水泵必须每运行5000-8000小时保养一次。

　　设备的选用：

　　在选用DM-M设备以前，首先必须搞清污水的性质，进水水质，水量与要求达到的排放标准。

　　调节池由用户提供或构筑，一般为混凝土池体，调节池的容量必须根据排水周期、生产工艺等因素来确定，一般调节池的容量为处理量的6-10倍。

　　在设计中DM-M设备可埋入地表以下，也可放置在地表以上，也可采用半埋式。设备各箱体间的管道由我单位提供，运行前只需连好箱体间的管道与进出水管，接好电缆即可运行。

　　该设备如用在寒冷地区可把设备检查孔加高，把设备埋设在冻土层以下，设备即可正常运行。在南方地区设备也可放置室外地坪上，不需盖房。

　　该设备可按标准方式布置，如有特殊情况，三只箱体可根据地形进行布置。

　　设备全自动微机控制柜：

　　1、 手动及检查电路;

　　2、 自动控制电路;

　　具体使用说明如下：

　　a、 每台设备配置两台水泵、两台风机、三只电磁阀;

　　b、 水泵为一备一用，交替运行。工作液位自动启动，低液位自锁，警戒水位二台同时启动，两台水泵可联动、分动;

　　c、 风机为一备一用;交替运行;两台风机可联动、分动;

　　d、 设备长期停运，时间超过10小时，为保证生物膜的正常生长，不致生物膜死亡脱落，风机可定时间歇启动;

　　e、 风机、水泵配备自动检测声光报警系统，并配有过流、过压、缺相保护电路;

　　f、 沉淀池排泥为时序控制。
