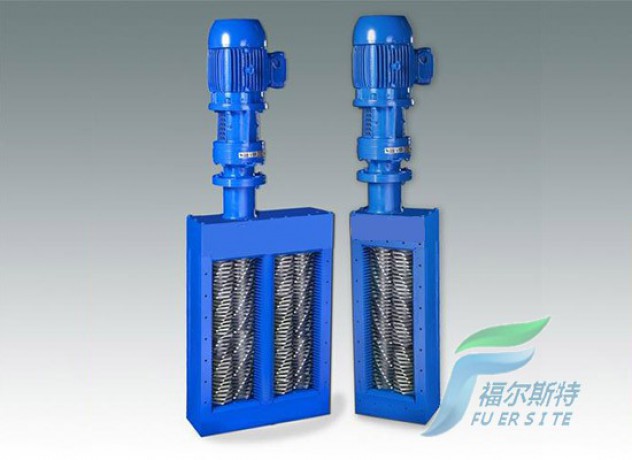

PS破碎格栅机

PS破碎格栅机

  • 粉碎型格栅技术描述
    一、规范及标准
    该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准均为国标(GB)或部标(JB)这些通用标准目录省略,只提供专用标准目录如下: JB2932-86 水处理设备制造技术条件 JB/ZQ4000.2-86 切削加工件通用技术条件 JB/ZQ4000.3-86 焊接件通用技术条件 JB/ZQ4000
产品详细
粉碎型格栅技术描述
一、规范及标准
该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准均为国标(GB)或部标(JB)这些通用标准目录省略,只提供专用标准目录如下:
JB2932-86 水处理设备制造技术条件
JB/ZQ4000.2-86 切削加工件通用技术条件
JB/ZQ4000.3-86 焊接件通用技术条件
JB/ZQ4000.5-86 铸件通用技术条件
JB/ZQ4000.10-86 涂装通用技术条件
JB/ZQ4286-86 包装技术通用技术条件
GB1176 铸造铜合金技术条件
GB1220 不锈钢棒
GB9439 灰铸铁件
GB6414 铸件尺寸公差
GB8923-85 涂装前钢材表面锈蚀等级和除锈等级
GB4879-99 防锈包装
YJ010 抛丸喷砂技术条件及检验方法
JB/ZQ4000.1-86 产品检验通用技术要求
二、功能
粉碎型格栅安装于泵站进水闸井后的渠道内,可将水中固体、漂浮物等杂物经切割刀片破碎成6-12mm的小颗粒,大部分的雨水和足够小的颗粒直接通过转鼓部分,与粉碎后的小颗粒一起流到后续工艺。
工作原理:
污水中的固体物质随着污水进入转鼓区,固体物质被旁边的转鼓格栅截留并输送到切割室,被切割刀片粉碎成6-12mm的小颗粒,而大部分的污水和足够小的颗粒直接通过转鼓区,与粉碎后的小颗粒一起流到后续工艺 。粉碎型格栅全部的构件设计能保证其满足24小时的连续运转,并且在最恶劣的环境下使用。
三、构成
粉碎型格栅、轨道及溢流格栅。溢流格栅及其它支撑件的材料均为不锈钢304。
1.粉碎型格栅
1.1破碎机为单一机体,非两个或多个设备的组合体。格栅包括:切割刀片、垫片、轴、转鼓、轴承和密封圈、上机壳、下机壳、减速机和马达。
1.2粉碎型格栅机采用单电机带动变速箱,格栅机部分和过水转鼓部分拥有同一(PZG型)或各自的动力装置(PZGD型)。
1.3粉碎型格栅机为双轴差速转动,电机能在干/湿条件下连续运行。切割刀片和隔圈是单片分离的,可单片更换。
1.4双轴设计是由两组独立的切割刀片(含隔圈)安装在两个平行的轴上,交替重叠,实现螺旋形的切割。驱动轴和从动轴上的刀片直径一致,且双轴上的刀片与隔圈间的间隙为2-4mm,以保证剪切出最小的颗粒。
1.5过水转鼓部分是由水平方向设置的直径为8mm的圆型的不锈钢圈竖向叠加组成,转鼓捕捉到的固体颗粒物通过转鼓回转导入粉碎区域。
1.6独立的切割刀片和垫片
切割刀片和垫片采用4130热处理合金钢,切割刀片为11齿。
1.7 粉碎格栅机轴
粉碎部的驱动轴和从动轴由4140热处理六角合金钢制成,当粉碎区域的轴长超过1000mm时沿轴方向每500mm设一道支撑,以增加粉碎效果和保护轴承及机封。
1.8过水转鼓
a过水转鼓是由8mm不锈钢圆形圈水平叠加组成,上下圈间的间隙为6-15mm。材质为不锈钢304。
b.格栅的轴由4140热处理六角合金钢制成。
四、粉碎格栅机主要部件材质或品牌
切割刀片和垫片 4130热处理合金钢
4140热处理六角合金钢
底座和外壳 球墨铸铁
侧栏 不锈钢304
轴承 NSK
机械密封 上海克兰
橡胶件 丁腈橡胶
转鼓栅网 不锈钢304
电机、减速机 南京制泵集团电机厂或同等


五、电机性能指标
电机采用干湿两用电机,暴露在空气中电机可长期正常使用,在淹没在水下时也可长期正常使用,防护等级IP68,绝缘值F级以上。减速器与电机为直联式,具有较大的减震能力,并适应于污水及污水所散发腐蚀性气体的恶劣环境。
六、控制系统技术
控制柜为粉碎型格栅提供独立控制。额定功率为2.2-7.5 kw,380伏特,3 相,50Hz,防护等级IP55,材质有碳钢喷塑和304不锈钢2种 。
(一)操作
1.控制柜装有“开—关/重新设置—自动”三档选择开关。
在“关/重新设置”档,粉碎型格栅停止运转。
在“开”档,粉碎型格栅运转。
在“自动”档,粉碎型格栅的开/关,由远程控制器或时间控制器控制开或停。
(二)安全措施
1. 堵塞情况发生时,处于开/自动两种模式下控制柜会停止破碎机,并使之反转来清除障碍物。堵塞清除后,会恢复到正常运转。如果堵塞情况仍存在,控制器自动在30秒内执行反转过程,最多可以执行三次。如若三次反转后堵塞情况仍存在,控制器会断掉电机的电源,并启动延迟和不正常状态指示灯。
2. 如果粉碎型格栅正常运转时,突然停电,则当电源恢复后,粉碎型格栅需重新启动。
3. 如果破碎机非正常停止运转时,突然停电,则当电源恢复后,不正常状态指示灯会自动启动。
4. 安装在粉碎型格栅电机上的过载保护继电器和漏水传感器,为电机提供过载保护和漏水保护。
5. 短路保护是由另外安装一个适当大小的断路器或保险丝来完成的。
6. 控制器的重新设置由就地开关面板控制。
七、供货范围
·装配完整的粉碎型格栅机、配套的可淹没电机、水下电缆、控制箱、所有连接附件、固定件和地脚螺栓等。可选溢流格栅。
