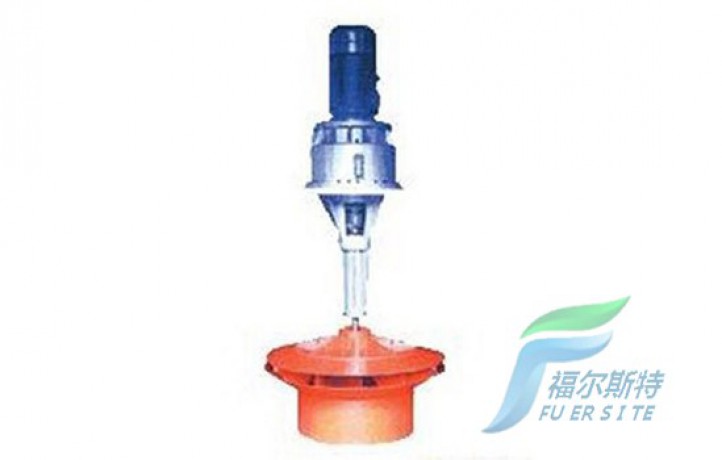

PEL泵E型立式表曝机

　　用途：

　　PEL泵E型系列立式表曝机用于污水处理厂曝气池充氧，并使污水与活性污泥充分混合，使活性污泥呈悬浮状态。还可用于预曝气、曝气沉砂、曝气浮选等构筑物。

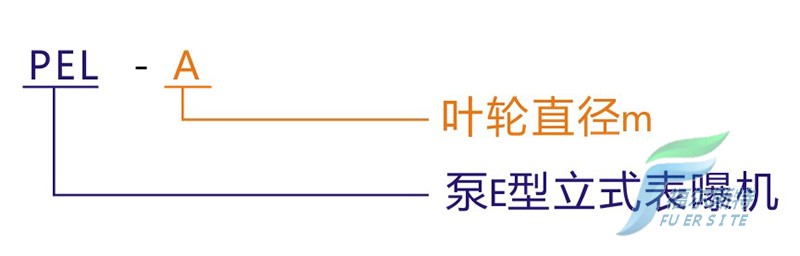

　　型号表示方式：

　　特点：

　　● 1、采用专用立式减速器，结构紧凑、重量轻;

　　● 2、 由于采用立式结构，减速机没有水平油封，根除了卧式结构输入轴端漏油的可能;

　　● 3 、减速机输出端采用十字滑块联轴器，与叶轮无轴向联系，装拆方便;

　　● 4、 应用新的调频技术实现叶轮无级调速，比串激式调速节能、可靠，操作与维护简便。

　　构造及工作过程：

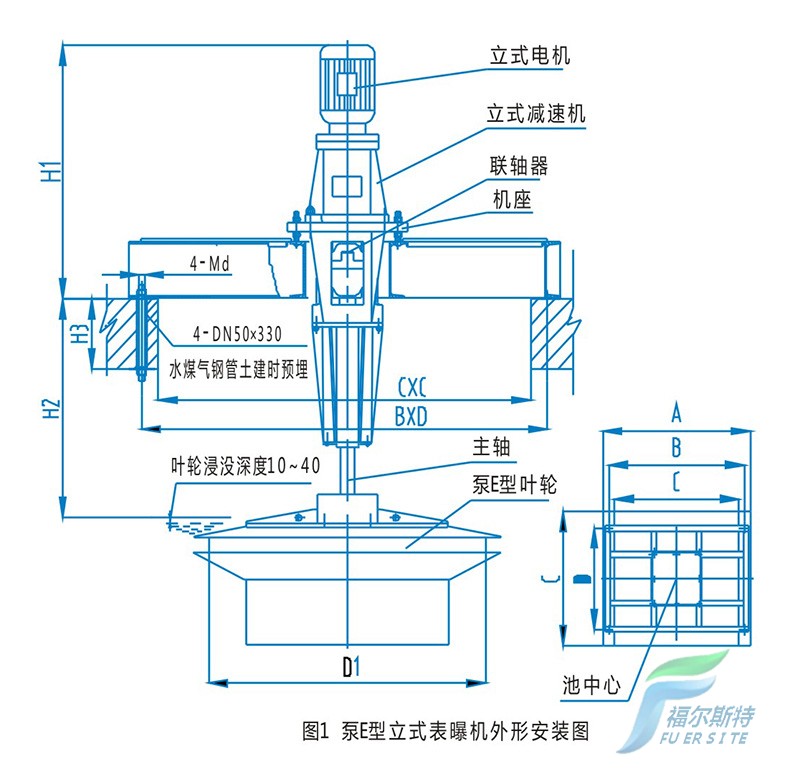

　　如图1所示，立式表曝机由电动机、立式减速机、机座、十字滑块联轴器、主轴、泵E型叶轮和控制柜等组成。位于曝气池表面以下一定深度的叶轮，在传动装置的带动下转动，污水被强烈搅动，产生的涡流使污水由叶轮吸入进口经流道从出口高速甩出，形成水跃，使液面不断更新，导致污水和大气充分接触，空气中的氧因而大量溶入污水，完成污水的充氧。

　　电气控制：

　　按手动配置控制箱，可带PLC接口，亦可特配。

　　订货说明：

　　● 1、可根据用户的尺寸制造;

　　● 2、注明主体材质，碳钢或不锈钢;

　　● 3、订货时必须提供相关的工艺、土建资料及详细技术

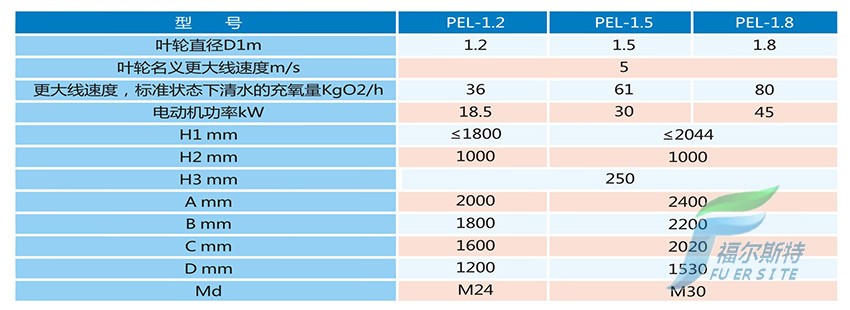

　　主要技术参数、尺寸见表1及图1
